KOZ Products Square Series - Leistungsstarke quadratische Kabelhalterung

Geeignet für die Montage von 4 ein- und mehradrigen Nieder-, Mittel- und Hochspannungskabeln mit einem Nennaußendurchmesser von 25mm bis 38,5mm.

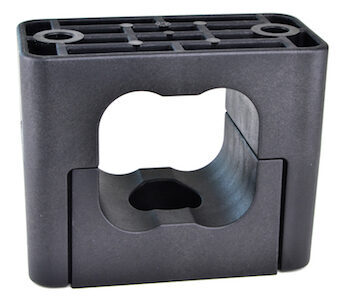

Die SQ-Klemme besteht aus 2 Teilen, einem Unterteil und einem Oberteil. Sie sind für eine einfache Installation von 4 Kabeln ausgelegt. Die SQ-Schellen haben zwei Befestigungslöcher für Gewindestangen oder Bolzen. Das Unterteil ist außerdem mit einem zentralen Befestigungsloch versehen, das mehr Installationsmöglichkeiten bietet.
Anfangsdrehmoment für das Befestigungsmaterial: 5-8 Nm.
(abhängig von der Vorschrift des Kabelherstellers).

KOZ Products Quadratische Serie

Geeignet für die Montage von 4 ein- und mehradrigen Nieder-, Mittel- und Hochspannungskabeln mit einem Nennaußendurchmesser von 25mm bis 38,5mm.

Dimensions in millimeters

Type	DØ	L	B	I	dØ	H1	H2	h	A	C	Strength (N)	H
SQ 25-35	4x25-38,5	138	65	110	12,5	80-108	12,5	56	21	12,5	37.000	-
SQ 28	4x27,5-28,8	110	55	80	10,5	-	-	47	22	12,5	49.000	89-92,8

Design und technische Spezifikationen

Material, Haltbarkeit und Sicherheit

Hergestellt aus schwarzem, glasfaserverstärktem Polyamid (PA66) – stark, schlagfest, mit ausgezeichneter chemischer und thermischer Beständigkeit.
Brandsicherheit: selbstverlöschend nach UL 94 V0; halogenfrei, nicht leitend, nicht magnetisch und ohne scharfe Kanten.
Beständig gegen Öle, Fette, Frost, UV, Ozon, Salzwasser, Salze, Säuren und aggressive Chemikalien.

Temperaturbereich & Zertifizierung

Geeignet für Temperaturen von 80 °C bis +120 °C; kurzzeitige Spitzenwerte bis zu +220 °C.
Zertifiziert nach NENENIEC 61914, einschließlich Prüfungen durch KEMA, SGS, UL, KU Leuven, Schneider und in Übereinstimmung mit den RoHS/REACH-Richtlinien.

Nachhaltigkeit und Sicherheit für anspruchsvolle Umgebungen

Hohe Materialqualität

Hergestellt aus schwarzem glasfaserverstärktem Polyamid (PA66) – dem Material, das vor extremen Bedingungen wie Temperaturschwankungen, UV-Strahlung und aggressiven Chemikalien schützt.

Hohe Leistung garantiert

Jede Produktionsserie kann auf mechanische Festigkeit, Kurzschlussfestigkeit und z. B. axiale oder seitliche Belastbarkeit gemäß der Norm NENENIEC 61914 geprüft werden.
