KOZ Products Vierkante Serie - Krachtige Vierkante Kabelbevestiging

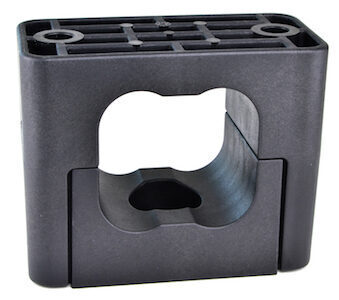

De SQ klem bestaat uit 2 delen, een onderstuk en een bovenstuk. Ze zijn ontworpen voor een eenvoudige installatie van 4 kabels. De SQ klemmen hebben twee bevestigingsgaten voor draadstangen of bouten. Het onderste deel is ook voorzien van een centraal bevestigingsgat dat meer installatiemogelijkheden biedt.
Initieel draaimoment voor bevestigingsmateriaal: 5-8 Nm.
(afhankelijk van de voorschriften van de kabelfabrikant).

KOZ Products Vierkante Serie

Geschikt voor montage van 4 enkel- en meerdraads laag-, midden- en hoogspanningskabels met een nominale buitendiameter van 25 mm tot 38,5 mm.

Dimensions in millimeters

Type	DØ	L	B	I	dØ	H1	H2	h	A	C	Strength (N)	H
SQ 25-35	4x25-38,5	138	65	110	12,5	80-108	12,5	56	21	12,5	37.000	-
SQ 28	4x27,5-28,8	110	55	80	10,5	-	-	47	22	12,5	49.000	89-92,8

Ontwerp en technische specificaties

Materiaal, duurzaamheid en veiligheid

Gemaakt van zwart, glasvezelversterkt polyamide (PA66) – sterk, slagvast, met uitstekende chemische en thermische weerstand.
Brandveiligheid: zelfdovend volgens UL 94 V0; halogeenvrij, niet-geleidend, niet-magnetisch en zonder scherpe randen.
Bestand tegen oliën, vetten, vorst, UV, ozon, zout water, zouten, zuren en agressieve chemicaliën.

Temperatuurbereik & certificering

Geschikt voor temperaturen van 80 °C tot +120 °C; kortstondige piek tot +220 °C.
Gecertificeerd volgens NENENIEC 61914, inclusief testen door KEMA, SGS, UL, KU Leuven, Schneider en in overeenstemming met RoHS/REACH richtlijnen.

Duurzaamheid en veiligheid voor veeleisende omgevingen

Hoge materiaalkwaliteit

Gemaakt van zwart glasvezelversterkt polyamide (PA66) – het materiaal dat beschermt tegen extreme omstandigheden zoals temperatuurschommelingen, UV-straling en agressieve chemicaliën.

Hoge prestaties gegarandeerd

Elke productierun kan worden getest op mechanische sterkte, kortsluitvastheid en bijvoorbeeld axiale of laterale belastbaarheid volgens NENENIEC 61914-normen.
