Seria KOZ Square - mocny kwadratowy uchwyt kablowy

Nadaje się do montażu 4 jedno- i wielożyłowych kabli niskiego, średniego i wysokiego napięcia o nominalnej średnicy zewnętrznej od 25 mm do 38,5 mm.

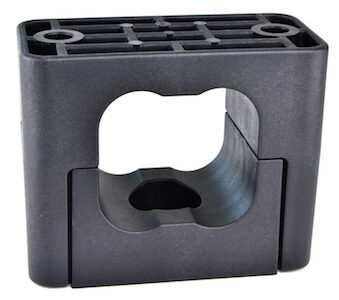

Zacisk SQ składa się z 2 części, dolnej i górnej. Zostały zaprojektowane do łatwego montażu 4 kabli. Zaciski SQ posiadają dwa otwory do mocowania prętów gwintowanych lub śrub. Dolna część posiada również centralny otwór mocujący, który zapewnia więcej możliwości instalacji.
Początkowy moment obrotowy dla materiału mocującego: 5-8 Nm.
(w zależności od zaleceń producenta kabla).

Seria KOZ Products Square

Nadaje się do montażu 4 jedno- i wielożyłowych kabli niskiego, średniego i wysokiego napięcia o nominalnej średnicy zewnętrznej od 25 mm do 38,5 mm.

Dimensions in millimeters

Type	DØ	L	B	I	dØ	H1	H2	h	A	C	Strength (N)	H
SQ 25-35	4x25-38,5	138	65	110	12,5	80-108	12,5	56	21	12,5	37.000	-
SQ 28	4x27,5-28,8	110	55	80	10,5	-	-	47	22	12,5	49.000	89-92,8

Konstrukcja i specyfikacje techniczne

Materiał, trwałość i bezpieczeństwo

Wykonany z czarnego poliamidu wzmocnionego włóknem szklanym (PA66) – mocny, odporny na uderzenia, o doskonałej odporności chemicznej i termicznej.
Bezpieczeństwo pożarowe: samogasnący zgodnie z UL 94 V0; bezhalogenowy, nieprzewodzący, niemagnetyczny i bez ostrych krawędzi.
Odporny na oleje, smary, mróz, promieniowanie UV, ozon, słoną wodę, sole, kwasy i agresywne chemikalia.

Zakres temperatur i certyfikacja

Odpowiedni dla temperatur od 80 °C do +120 °C; krótkotrwały szczyt do +220 °C.
Certyfikowane zgodnie z normą NENENIEC 61914, w tym testowane przez KEMA, SGS, UL, KU Leuven, Schneider oraz zgodnie z wytycznymi RoHS/REACH.

Zrównoważony rozwój i bezpieczeństwo w wymagających środowiskach

Wysoka jakość materiałów

Wykonany z czarnego poliamidu wzmocnionego włóknem szklanym (PA66) – materiału, który chroni przed ekstremalnymi warunkami, takimi jak wahania temperatury, promieniowanie UV i agresywne chemikalia.

Gwarantowana wysoka wydajność

Każda seria produkcyjna może być testowana pod kątem wytrzymałości mechanicznej, odporności na zwarcia i, na przykład, nośności osiowej lub bocznej zgodnie z normami NENENIEC 61914.
