KOZ Products Square Series - Výkonný štvorcový držiak kábla

Vhodné na montáž 4 jednožilových a viacžilových nízko-, strednonapäťových a vysokonapäťových káblov s menovitým vonkajším priemerom od 25 mm do 38,5 mm.

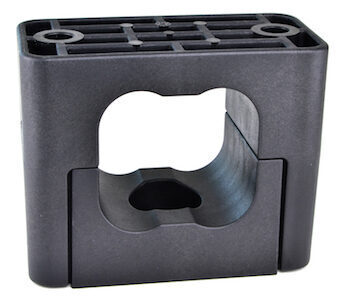

Svorka SQ sa skladá z 2 častí, spodnej a hornej. Sú určené na jednoduchú inštaláciu 4 káblov. Svorky SQ majú dva upevňovacie otvory pre závitové tyče alebo skrutky. Spodná časť je vybavená aj stredovým upevňovacím otvorom, ktorý umožňuje viac možností inštalácie.
Počiatočný krútiaci moment pre upevňovací materiál: 5-8 Nm.
(závisí od predpisu výrobcu kábla).

KOZ Produkty Square Serie

Vhodné na montáž 4 jednožilových a viacžilových nízko-, strednonapäťových a vysokonapäťových káblov s menovitým vonkajším priemerom od 25 mm do 38,5 mm.

Dimensions in millimeters

Type	DØ	L	B	I	dØ	H1	H2	h	A	C	Strength (N)	H
SQ 25-35	4x25-38,5	138	65	110	12,5	80-108	12,5	56	21	12,5	37.000	-
SQ 28	4x27,5-28,8	110	55	80	10,5	-	-	47	22	12,5	49.000	89-92,8

Dizajn a technické špecifikácie

Materiál, odolnosť a bezpečnosť

Vyrobené z čierneho polyamidu (PA66) vystuženého sklenými vláknami – pevného, odolného proti nárazom, s vynikajúcou chemickou a tepelnou odolnosťou.
Požiarna bezpečnosť: samozhášacie podľa UL 94 V0; bezhalogénové, nevodivé, nemagnetické a bez ostrých hrán.
Odolnosť voči olejom, tukom, mrazu, UV žiareniu, ozónu, slanej vode, soliam, kyselinám a agresívnym chemikáliám.

Teplotný rozsah a certifikácia

Vhodné pre teploty od 80 °C do +120 °C; krátkodobá špička do +220 °C.
Certifikované podľa normy NENENIEC 61914 vrátane testov KEMA, SGS, UL, KU Leuven, Schneider a v súlade so smernicami RoHS/REACH.

Udržateľnosť a bezpečnosť pre náročné prostredia

Vysoká kvalita materiálu

Vyrobené z čierneho polyamidu vystuženého sklenenými vláknami (PA66) – materiálu, ktorý chráni pred extrémnymi podmienkami, ako sú teplotné výkyvy, UV žiarenie a agresívne chemikálie.

Garancia vysokého výkonu

Každá výrobná séria sa môže testovať na mechanickú pevnosť, odolnosť proti skratu a napríklad na axiálnu alebo bočnú zaťažiteľnosť podľa noriem NENENIEC 61914.
